熱門關(guān)鍵詞： 中性膩子膠粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
7x24小時服務(wù)熱線
13520382660
熱門關(guān)鍵詞： 中性膩子膠粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
目前國外和國內(nèi)普遍使用的可再分散乳膠粉，主要為醋酸乙烯-乙烯和醋酸乙烯-醋碳酸乙烯。改善水泥砂漿與多種基材的拉伸粘結(jié)強度是乙烯基共聚物最重要的特點，尤其是其能經(jīng)受環(huán)境溫度的大幅度變化。此外有利于水泥砂漿長期拉伸粘結(jié)強度的發(fā)展?？諝庵写娣艃赡臧牒?，改性的水泥砂漿抗拉粘結(jié)強度仍在增大，兒普遍水泥砂漿的拉伸粘結(jié)強度明顯低于養(yǎng)護28d的強度。
可再分散乳膠粉作為綠色環(huán)保、建筑節(jié)能、高品質(zhì)多用途粉體建筑材料，是干混砂漿必不可少的中藥功能性添加劑。它可以改善砂漿的性能，提高砂漿的強度，提高砂漿與各種基材的粘結(jié)強度，提高砂漿的柔性和可變行性、抗壓強度、抗折強度、耐磨損性、韌性、粘結(jié)力和保水能力、可施工性。
可再分散乳膠粉主要應用于：內(nèi)外墻膩子粉、瓷磚粘結(jié)劑、瓷磚勾縫劑、干粉界面劑、外墻外保溫砂漿、自流平砂漿、修補砂漿、裝飾砂漿、防水砂漿等各種干混砂漿中。
作用機理：
對于聚乙烯醋酸乙烯酯與水泥漿體中水泥成分之間的相互作用，目前有不同的觀點。有學者認為：聚乙烯醋酸乙烯酯在水泥砂漿內(nèi)部形成了聚合物膜，且砂漿內(nèi)部部分空隙被密封或填充了，因此摻有可再分散乳膠粉的水泥砂漿的抗?jié)B性提高。有的學者認為：聚合物與Ca(OH)2的相互作用會形成大的聚合體，從而會降低空隙率。
研究發(fā)現(xiàn)，可再分散乳膠粉與水泥成分的化學作用，是水泥硬化體內(nèi)形成了更加復雜的結(jié)構(gòu)。水泥水化相的形貌、成分、數(shù)量都由于可再分散乳膠粉的作用被大大改變了，特別是Ca(OH)2可再分散乳膠粉加入到水泥砂漿中，球型的聚合物顆粒分散填充在是你顆粒中間。硬化后的水化產(chǎn)物聚集在聚合物顆粒周圍。聚合物干粉在水泥砂漿漿體內(nèi)的溶解分散類似于聚合物乳液。分散在水泥砂漿硬化體重的聚合物顆粒對水泥砂漿硬化體起到了增韌作用。從而提高了水泥砂漿的拉伸粘結(jié)強度。水泥砂漿漿體內(nèi)的聚合物顆粒與硬化體內(nèi)的水泥硬化顆粒相互作用，使得硬化體內(nèi)的顆粒之間的自由度減少甚至消失。這就使得漿體硬化過程中產(chǎn)生的裂縫發(fā)展傳遞更加復雜和困難。硬化砂漿的韌性提高，抗折強度增加。摻有可再分散乳膠粉的水泥砂漿與基體材料拉伸粘結(jié)強度的增加是由于在界面形成了聚合物膜。形成的聚合物膜和分散于水泥砂漿硬化體內(nèi)的聚合物顆粒對水泥砂漿既有物理作用又有化學作用?；瘜W作用改變了水泥砂漿的內(nèi)部化學構(gòu)成，物理作用改變了水泥砂漿的各種力學性能。
對粘結(jié)砂漿的影響：
粘結(jié)砂漿的拉伸粘結(jié)強度主要是研究粘結(jié)砂漿與基體材料界面的拉伸粘結(jié)強度。所以可再分散乳膠粉對粘結(jié)砂漿拉伸粘結(jié)強度的影響事實上主要是對粘結(jié)砂漿與基體材料界面的影響。
事實上，摻加可再分散乳膠粉的粘結(jié)砂漿與基體界面處的粘結(jié)力是由機械嚙合力、范德華力以及化學作用力組成。而不摻加可再分散乳膠粉時，粘結(jié)砂漿與集體界面處的粘結(jié)力主要是機械嚙合力。
隨著可再分散乳膠粉的摻量增加，粘結(jié)砂漿的拉伸粘結(jié)強度出現(xiàn)先增加后減少而后又增加的現(xiàn)象。這是因為，當可再分散乳膠粉的摻量較小時，可再分散乳膠粉引入了大量的氣泡，使得粘結(jié)砂漿與基體的粘結(jié)面積減少，而此時較小摻量的可再分散乳膠粉所產(chǎn)生的范德華力卻比較小，不能使界面處的粘結(jié)力大幅度提高以抵消由于界面處粘結(jié)面積減少而較少的粘結(jié)力。因此導致了粘結(jié)砂漿與集體界面處的拉伸粘結(jié)強度降低，隨著可再分散乳膠粉摻量的增加，其所形成的范德華力逐漸增大。從而使界面處的粘結(jié)力逐漸增加。相應的粘結(jié)砂漿的拉伸粘結(jié)強度也就逐漸增加了。
質(zhì)量的鑒定：
可再分散性乳膠粉質(zhì)量未達標對施工中的影響非常大，那么什么樣的可再分散乳膠粉才是優(yōu)質(zhì)的呢?
1. 看其外觀，質(zhì)量好的產(chǎn)品外觀應是白色到淺黃色自由流動均勻粉末，無刺激氣味。相反質(zhì)量差的白色到淺黃色自由流動均勻粉末，無刺激氣味;
2. 看含水率，當產(chǎn)品含水率偏高說明產(chǎn)品生產(chǎn)工藝差、含不當原料，產(chǎn)品質(zhì)量不好;
3. 看產(chǎn)品ph值，當檢測產(chǎn)品ph值異常，則表明產(chǎn)品可能存在材料或者工藝異常。
也可以通過簡單的實驗來辨別：
1. 碘溶液顯色試驗法
因為有些不良廠商在膠粉中摻有淀粉，當?shù)馊芤河龅降矸蹠兊逅{色;
2. 溶解法
取一定量的可再分散性乳膠粉溶解于5倍質(zhì)量的水中，充分攪拌后靜置5分鐘后觀察。原則上沉淀到底層的不容物越少，可再分散性乳膠粉的質(zhì)量越好。這種方法簡單易行;

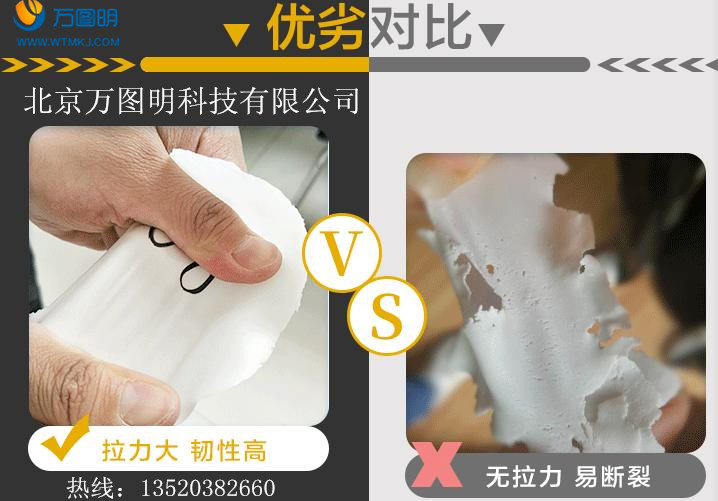

3. 成膜法
取一定質(zhì)量的可再分散性乳膠粉，溶解于2倍的水中，攪拌均勻后靜置2分鐘，再次攪拌均勻，將溶液倒在一塊平放的潔凈玻璃上，玻璃置于通風背陰處。待充分干燥后，揭下。觀察揭下的聚合物膜。透明度高的質(zhì)量好。然后進行適度拉扯，彈力好的質(zhì)量好。再將膜切割成條狀，浸泡到水中，1天后觀察，被水溶解的少的質(zhì)量好。這種方法更加客觀;
4. 灰分法
取一定量的可再分散性乳膠粉，稱重后放置到金屬容器中，升溫到500度左右，經(jīng)過500度高溫燒灼后，冷卻到常溫，再次稱重。重量輕的質(zhì)量好。
可再分散乳膠粉對粘結(jié)砂漿的作用機理與影響 最新評論:
熱線：13520382660
手機：13520382660(微信)
QQ：27642206
郵箱：27642206@qq.com
地址：北京房山區(qū)琉璃河肖場村北區(qū)44號
電話：13520382660
QQ：27642206
掃描打開手機官網(wǎng)
