熱門(mén)關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
7x24小時(shí)服務(wù)熱線(xiàn)
13520382660
熱門(mén)關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
混凝土材料是建筑工程建設(shè)中應(yīng)用最為普遍的施工材料，對(duì)于建筑工程建設(shè)質(zhì)量有著直接影響。不同的建筑工程建設(shè)對(duì)于混凝土材料性能也有著不同需求，為了促進(jìn)我國(guó)建筑工程建設(shè)質(zhì)量提升，眾多科研工作人員也在不斷加強(qiáng)研究力度，對(duì)混凝土材料的綜合性能進(jìn)行改善。在混凝土材料制備過(guò)程中，如果只是選用粗砂，對(duì)于混凝土材料綜合性能會(huì)造成一定影響，若是加入質(zhì)量較為穩(wěn)定的機(jī)制砂，可以有效增強(qiáng)混凝土的多方面性能指標(biāo)。本文就是對(duì)機(jī)制砂與粗砂混用改善混凝土性能進(jìn)行深入探討，希望對(duì)相關(guān)人員有所啟示，為促進(jìn)我國(guó)建筑行業(yè)實(shí)現(xiàn)可持續(xù)發(fā)展奠定良好基礎(chǔ)。
建筑行業(yè)是我國(guó)國(guó)民經(jīng)濟(jì)中的支柱型產(chǎn)業(yè)，對(duì)于促進(jìn)我國(guó)國(guó)民經(jīng)濟(jì)增長(zhǎng)，改善人們生活品質(zhì)有著積極的影響力。深入調(diào)查發(fā)現(xiàn)，我國(guó)建筑行業(yè)每年對(duì)于資源的消耗，占據(jù)著我國(guó)資源總消耗的百分之三十以上，而且還具有持續(xù)上漲的趨勢(shì)?；炷敛牧鲜墙ㄖこ探ㄔO(shè)消耗的重要資源，隨著建筑行業(yè)的不斷發(fā)展，導(dǎo)致我國(guó)優(yōu)質(zhì)河沙越來(lái)越少。目前建筑市場(chǎng)流通的河沙質(zhì)量較差，應(yīng)用到混凝土材料制備中，對(duì)于混凝土綜合心梗會(huì)造成嚴(yán)重影響。所以對(duì)于機(jī)制砂與粗砂混用改善混凝土性能進(jìn)行深入探究是具有現(xiàn)實(shí)意義的，下面就對(duì)相關(guān)內(nèi)容進(jìn)行詳細(xì)闡述。
一、機(jī)制砂與粗砂混用改善混凝土性能概述
隨著城鎮(zhèn)化建設(shè)腳步不斷加快，建筑行業(yè)也迎來(lái)了新的發(fā)展契機(jī)，我國(guó)建筑行業(yè)取得了非?？捎^的發(fā)展成就?；炷敛牧鲜墙ㄖこ探ㄔO(shè)中應(yīng)用最為普遍的施工材料，混凝土材料的綜合性能對(duì)于建筑工程建設(shè)施工質(zhì)量有著較深影響。因?yàn)樵絹?lái)越多的建筑工程投入建筑，建筑用砂量也在逐漸增多。但是天然砂資源十分有限，已經(jīng)不能滿(mǎn)足建筑工程建設(shè)發(fā)展的實(shí)際需求，若是應(yīng)用劣質(zhì)的天然砂進(jìn)行混凝土材料制備，必定會(huì)導(dǎo)致混凝土綜合性能較差，致使建筑工程建設(shè)施工質(zhì)量不能達(dá)到預(yù)期標(biāo)準(zhǔn)。例如我國(guó)的珠三角為了滿(mǎn)足建筑工程建設(shè)需求，無(wú)節(jié)制的對(duì)天然砂進(jìn)行開(kāi)采，不僅對(duì)區(qū)域生態(tài)環(huán)境造成了不良損害，同時(shí)天然砂的儲(chǔ)蓄量也在持續(xù)縮減。即使一些區(qū)域仍然可以進(jìn)行天然砂的開(kāi)采，但是天然砂中含泥量過(guò)高，導(dǎo)致混凝土材料穩(wěn)定性較差。為了滿(mǎn)足建筑行業(yè)發(fā)展日益增長(zhǎng)的需求，眾多科研人員也在積極找尋新的材料對(duì)天然砂進(jìn)行替代，保證建筑行業(yè)實(shí)現(xiàn)可持續(xù)發(fā)展。
機(jī)制砂是由人為加工而成的，主要是利用機(jī)械設(shè)備對(duì)巖石進(jìn)行粉碎處理，然后對(duì)粉碎的巖石進(jìn)行篩選，選擇其中粒徑在5mm以下的巖石顆粒。建筑工程建設(shè)混凝土制備中，已經(jīng)有了利用機(jī)制砂代替天然砂的應(yīng)用案例。機(jī)制砂與粗砂混合應(yīng)用可以促進(jìn)混凝土性能提升，對(duì)于強(qiáng)化建筑工程建設(shè)施工質(zhì)量有著積極影響。
二、原材料及試驗(yàn)方法
原材料：機(jī)制砂和粗砂選擇

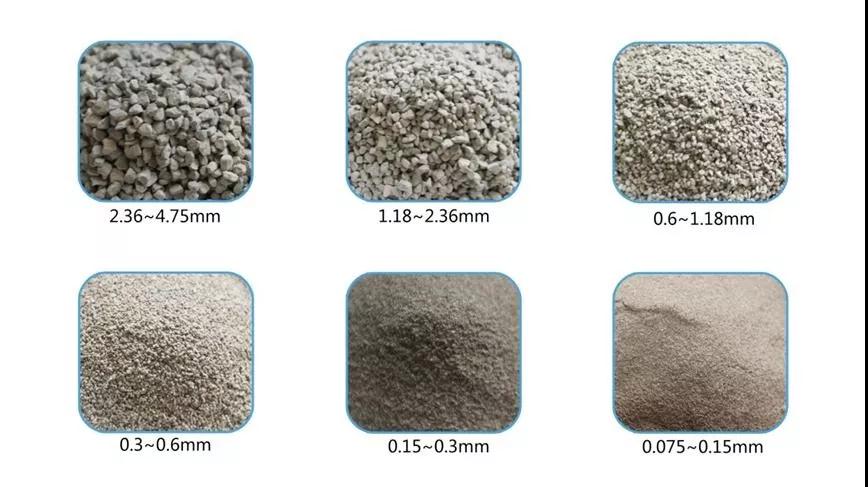

本文以某一采石場(chǎng)為例，該采石場(chǎng)對(duì)于機(jī)制砂的制作主要是利用立軸式反擊破碎機(jī)。采石場(chǎng)同時(shí)生產(chǎn)機(jī)制砂和碎石，對(duì)石材利用機(jī)械設(shè)備進(jìn)行粉碎處理后，經(jīng)過(guò)振動(dòng)篩選出符合建筑市場(chǎng)要求的、眾多規(guī)格的碎石材料，并且將余料輸送到立軸式反擊破碎機(jī)設(shè)備中去，然后會(huì)生產(chǎn)出石粉含量過(guò)多的機(jī)制砂，利用水資源進(jìn)行清洗最終生產(chǎn)出應(yīng)用于混凝土材料制備的機(jī)制砂。機(jī)制砂的物理性能主要表現(xiàn)為顆粒圓潤(rùn)，其中針形砂粒含量較少?？梢詫⒃摬墒瘓?chǎng)生產(chǎn)的機(jī)制砂與某河域的天然砂進(jìn)行對(duì)比。采石場(chǎng)制作的機(jī)制砂堆積密度為1650kg/m2，表觀密度為2610kg/m2，含泥量可以忽略不計(jì)，但是其中石粉含量較高達(dá)到了7.2%。機(jī)制砂中粒徑在4.75-2.36mm之間的砂粒為15.2%，粒徑在2.36-1.18mm之間的砂粒為11.3%，粒徑在1.18-0.315mm之間的砂粒為28.3%。本文中選擇的河沙堆積密度為1590kg/m2，表觀密度為2620kg/m2，含泥量為0.8%，石粉含量可以忽略不計(jì)。機(jī)制砂中粒徑在4.75-2.36mm之間的砂粒為16.9%，粒徑在2.36-1.18mm之間的砂粒為10.2%，粒徑在1.18-0.315mm之間的砂粒為28%?；炷林苽涑诵枰x用機(jī)制砂和粗砂之外，還需要水泥、粉煤灰、碎石、添加劑等材料。
原材料：水泥、粉煤灰等其他原材料選擇
混凝土制備除了需要選用機(jī)制砂和粗砂之外，還需要水泥、粉煤灰、碎石、添加劑等材料。試驗(yàn)工作人員對(duì)于水泥和粉煤灰的選擇要慎重，盡可能地應(yīng)用建筑工程建設(shè)施工中應(yīng)用最為普遍的水泥材料，以及質(zhì)量?jī)?yōu)異的粉煤灰。在試驗(yàn)工作開(kāi)展前需要與施工技術(shù)人員進(jìn)行溝通和交流，并且要求施工技術(shù)人員針對(duì)這一試驗(yàn)工作提出自己的意見(jiàn)和建議，從而對(duì)試驗(yàn)工作開(kāi)展進(jìn)行適當(dāng)調(diào)整。因?yàn)閷?duì)于機(jī)制砂與粗砂混用改善混凝土性能試驗(yàn)，其目的就是為建筑工程建設(shè)提供優(yōu)質(zhì)的混凝土材料，從而保證建筑工程建設(shè)施工質(zhì)量，促進(jìn)我國(guó)建筑行業(yè)不斷發(fā)展。在試驗(yàn)工作開(kāi)展前需要對(duì)水泥和粉煤灰的質(zhì)量進(jìn)行審核，增強(qiáng)試驗(yàn)的真實(shí)性和有效性。
試驗(yàn)方法
試驗(yàn)工作人員針對(duì)某一建筑工程建設(shè)對(duì)于混凝土材料性能的需求，在吸收施工技術(shù)人員意見(jiàn)和建議的基礎(chǔ)上，設(shè)定一個(gè)只是采用粗砂的混凝土材料配比方案。然后應(yīng)用機(jī)制砂按照不同的百分比對(duì)粗砂進(jìn)行替代，嚴(yán)格遵守混凝土材料制備相關(guān)規(guī)范，對(duì)混凝土材料進(jìn)行試配。試驗(yàn)工作人員需要對(duì)試配混凝土材料的綜合性能進(jìn)行檢驗(yàn)，并且對(duì)得到的信息數(shù)據(jù)進(jìn)行記錄，便于后續(xù)分析工作開(kāi)展。在記錄過(guò)程中試驗(yàn)工作人員需要注重二次核對(duì)，避免人為導(dǎo)致信息數(shù)據(jù)記錄失誤，對(duì)于試驗(yàn)分析結(jié)果造成干擾，降低試驗(yàn)成效。
三、試驗(yàn)結(jié)果與分析
對(duì)于試驗(yàn)信息數(shù)據(jù)進(jìn)行深入分析可以得知，如果在混凝土材料制備過(guò)程中，選用百分之百的河沙，或者是選用百分之百的機(jī)制砂都會(huì)導(dǎo)致混凝土材料的綜合性能，不能達(dá)到建筑工程建設(shè)施工應(yīng)用標(biāo)準(zhǔn)。機(jī)制砂對(duì)于混凝土材料的和易性有著很深影響，因?yàn)楹由沉皆?.15mm以下的砂粒含量較少，所以導(dǎo)致制備的混凝土材料級(jí)配程度較差，孔隙率也并不良好，骨料和砂漿分布不均勻。利用肉眼對(duì)混凝土材料進(jìn)行觀察時(shí)會(huì)發(fā)現(xiàn)混凝土材料很散，容易導(dǎo)致泌水和離析等情況產(chǎn)生，導(dǎo)致難以對(duì)混凝土材料進(jìn)行泵送。利用機(jī)制砂對(duì)河沙依據(jù)一定比例進(jìn)行替代后會(huì)發(fā)現(xiàn)，混凝土材料的和易性得到了有效提升，也避免了泌水和離析等情況產(chǎn)生。但是機(jī)制砂用量超過(guò)一定比例后，混凝土材料的和易性會(huì)降低，從試驗(yàn)中可以得知機(jī)制砂用量控制在50%-75%最為合理，混凝土材料綜合性能較為良好。這種情況產(chǎn)生的主要原因是機(jī)制砂級(jí)配程度較好。機(jī)制砂應(yīng)用比例為75%，混凝土性能檢測(cè)塌落度為175mm，在7d時(shí)混凝土抗壓強(qiáng)度為21.7MPa，到了28d抗壓強(qiáng)度為32.1，如果應(yīng)用比例為100%，則混凝土抗壓強(qiáng)度會(huì)下降到20.8MPa。機(jī)制砂中粒徑較小的砂粒含量較多，與粗砂混合應(yīng)用后可以彌補(bǔ)粗顆粒之間存在的縫隙，增強(qiáng)混凝土材料的和易性。但是如果摻雜比例超過(guò)一定標(biāo)準(zhǔn)，機(jī)制砂避免過(guò)于粗糙，光滑、圓潤(rùn)程度不如河沙，會(huì)導(dǎo)致混凝土材料的流動(dòng)性降低。還需要注意的是，如果摻雜比例超過(guò)一定標(biāo)準(zhǔn)，細(xì)分量含量過(guò)大會(huì)促使混凝土材料中砂率提升，混凝土材料會(huì)較為干澀。
四、機(jī)制砂應(yīng)用實(shí)踐及使用中存在問(wèn)題分析
天然河沙因?yàn)槭菑淖匀唤缰兄苯荧@取的，所以不能再對(duì)天然河沙的質(zhì)量進(jìn)行干擾，導(dǎo)致質(zhì)量波動(dòng)性較大。粗砂材料更是如此，對(duì)于混凝土材料制備會(huì)造成嚴(yán)重影響。因?yàn)槭┕ぜ夹g(shù)人員混凝土制備過(guò)程中水資源應(yīng)用量較少會(huì)導(dǎo)致混凝土干澀，如果用水量稍多，則會(huì)導(dǎo)致混凝土材料出現(xiàn)離析。機(jī)制砂是由人為生產(chǎn)加工的，質(zhì)量可控性較強(qiáng)，與粗砂混合應(yīng)用可以彌補(bǔ)粗砂的質(zhì)量缺陷，促進(jìn)混凝土材料綜合性能提升。這種混凝土材料制備方式以其自身的優(yōu)越性，得到眾多施工技術(shù)人員的青睞，并且將其應(yīng)用到建筑工程實(shí)際建設(shè)施工中去。需要注重的問(wèn)題是現(xiàn)階段一些建設(shè)施工企業(yè)對(duì)于機(jī)制砂的應(yīng)用認(rèn)知程度較差，認(rèn)為是利用次品代替優(yōu)質(zhì)河沙，從而降低成本投入。所以還需要進(jìn)一步加強(qiáng)推廣力度，加強(qiáng)研究力度，使得機(jī)制砂與粗砂混合制備的混凝土材料可以得到廣泛應(yīng)用。
五、結(jié)語(yǔ)
機(jī)制砂與粗砂混合應(yīng)用，可以促進(jìn)混凝土施工材料和易性提升，保證混凝土材料綜合性能滿(mǎn)足建筑工程建設(shè)的實(shí)際需求，對(duì)于促進(jìn)我國(guó)建筑行業(yè)實(shí)現(xiàn)可持續(xù)發(fā)展有著重要影響。
機(jī)制砂與粗砂混用改善混凝土性能的探討 最新評(píng)論:
熱線(xiàn)：13520382660
手機(jī)：13520382660(微信)
QQ：27642206
郵箱：27642206@qq.com
地址：北京房山區(qū)琉璃河肖場(chǎng)村北區(qū)44號(hào)
電話(huà)：13520382660
QQ：27642206
掃描打開(kāi)手機(jī)官網(wǎng)
